Как выбрать цифровой электронный микроскоп для пайки

Правильный микроскоп ускоряет работу, снижает утомляемость и помогает держать высокое качество монтажа. Ниже — чёткие критерии, на которые действительно стоит опираться.

Рабочее расстояние: пространство для инструмента

• Суть: дистанция от объектива до платы в зоне резкого фокуса.
• Почему критично: тесный зазор мешает манипуляциям паяльником и пинцетом, растёт риск задеть корпус и «задымить» оптику парами флюса.
• Что часто разочаровывает: многие USB-модели и ультракомпактные решения со встроенным дисплеем (как правило, пластиковые) дают в реальности лишь несколько сантиметров; при рабочем увеличении — около 6–8 см. Для «первых шагов» этого хватает, но корпус быстро страдает от касаний и испарений.
• Практический ориентир: для комфортной пайки нужен зазор 12–16,5 см при 8–20× — так инструмент двигается свободно и безопасно.

Увеличение и диапазон ZOOM

• База для пайки: 8, 10, 20× — покрывают основную часть операций SMD/µSMD.
• Инспекция и дефектоскопия: 45–50×, эпизодически 90–100×; 150–200× требуются редко.
• Плавный ZOOM экономит время: от общего плана к точке пайки переходите без смены насадок.
• Маркетинговые «1000×»: в недорогих устройствах это, как правило, цифровое растяжение без реальной детализации — резкость исчезает.

Штатив и механика: жёсткость и отсутствие люфтов

• Материал: штатив и узел фокусировки должны быть металлическими.
• Основание: ориентируйтесь на 20–27 см по сторонам — так картинка не дрожит, а стойка не «гуляет» при касаниях.

• Почему это важно: у лёгких конструкций при кручении фокуса или зума кадр смещается, люфты добавляют микровибрации — глаза устают, точность падает.

Камера: не только fps, но и задержка

• Плавность: 30 fps достаточно для большинства задач; 60 fps делает движение руки ещё естественнее.
• Главный подводный камень — лаг: бывает, что камера «честно» даёт 30 fps, но изображение заметно отстаёт от реального действия. Для пайки это критично.
• Разрешение: минимум Full HD, топ — 4K.
• Автофокус ощутимо упрощает работу, если меняется высота объекта или вы часто крутите ZOOM: фокус удерживается автоматически.
• Доп. возможности: запись фото/видео, измерения на экране или в ПО, подключение к ПК. Помните: через компьютер поток нередко медленнее, чем по HDMI.

Экран и подключение

• Минимальная комфортная диагональ: 7″ (для неё достаточно 1024×600).
• Выше классом: 10″ Full HD или 13″ 4K — отличная детализация и удобство.
• Альтернатива комплектному дисплею: корпус без экрана, но с HDMI-выходом, подключайте к вашему хорошему монитору — экономно и качественно (минус — более громоздко).

Подсветка: равномерно и без бликов

• Лучшее решение для пайки — кольцевая подсветка: диаметр 7–12 см, мощность от 5 Вт. Она равномерно наполняет поле и минимизирует тени от жала/пинцета.
• Слишком малое кольцо, расположенное близко к объективу, даёт паразитные блики.
• Лучевая (точечная) подсветка — дополнение к кольцевой, когда нужен выраженный рельеф: микротрещины, бороздки, сколы видно значительно лучше.

Наклон корпуса: интуитивный контроль высоты

• При строго вертикальной установке к ощущению высоты инструмента нужно привыкнуть.
• Если вы любите «объёмную» подачу, присмотритесь к цифровым моделям с возможностью наклона — ориентация по высоте становится понятнее и быстрее.

Рекомендованные решения ARSTEK

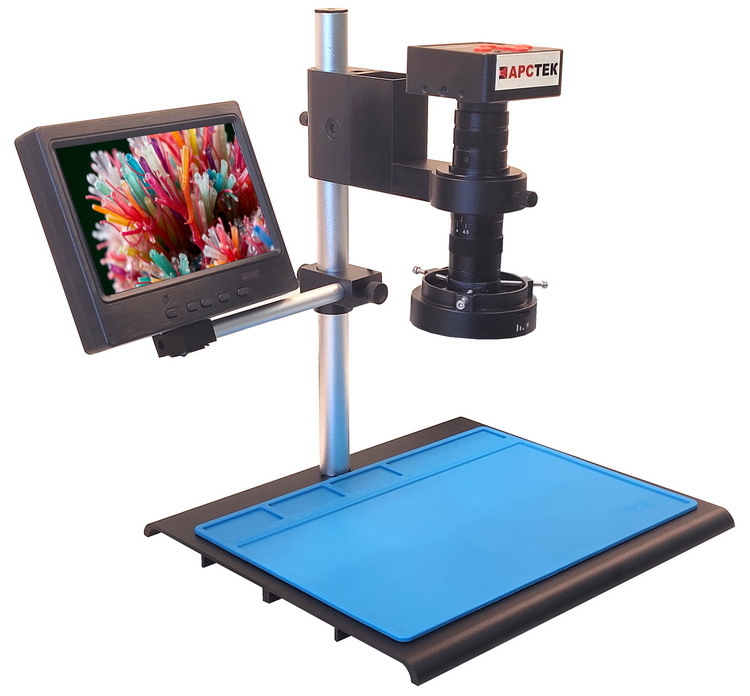

• ARSTEK MIMIC — цифровой микроскоп со встроенным монитором: честное рабочее расстояние, устойчивый штатив, удобный ZOOM, «живая» картинка.
• ARSTEK MIMIC BM — цифровой без монитора: вывод по HDMI на ваш дисплей — экономия на экране без компромисса по качеству.
• ARSTEK SZ0750 — стереоскопический с выходом под камеру: объёмное восприятие сцены плюс возможность записи/трансляции.
• ARSTEK SZ0745 — стерео бинокулярный: классика ручной пайки и микромонтажа, когда важна естественная «глубина».

Быстрые подсказки по задачам

• Потоковая пайка и сервис: рабочий зазор 12–16,5 см, 30–60 fps, кольцевое освещение 7–12 см, ZOOM, по возможности автофокус.
• Инспекция/поиск дефектов: увеличения до 45–50× (при необходимости 90–100×), добавить лучевую подсветку для контраста рельефа.
• Стартовый бюджет: компактные решения допустимы, но не забывайте о пластике и малом зазоре; апгрейд до «взрослой» стойки — как только появится возможность.
• Экономия на дисплее: версия без экрана + ваш монитор по HDMI.

Где посмотреть и получить консультацию

Под конкретные платы, свет, камеры (включая 4K и автофокус) и стойки удобно подобрать конфигурацию здесь — микроскопы для пайки Арстек.

Итог

Опирайтесь на проверенные метрики, а не на «цифры с коробки»: 12–16,5 см рабочего расстояния, 8–20× для пайки, металлический штатив с основанием 20–27 см, камера Full HD/4K на 30–60 fps с минимальной задержкой, экран 7″+ или HDMI, кольцевая подсветка 7–12 см (≥ 5 Вт), наклон корпуса — по возможности. Такой набор обеспечивает чистую картинку, точные движения и комфортную работу как дома, так и в сервисном центре.
